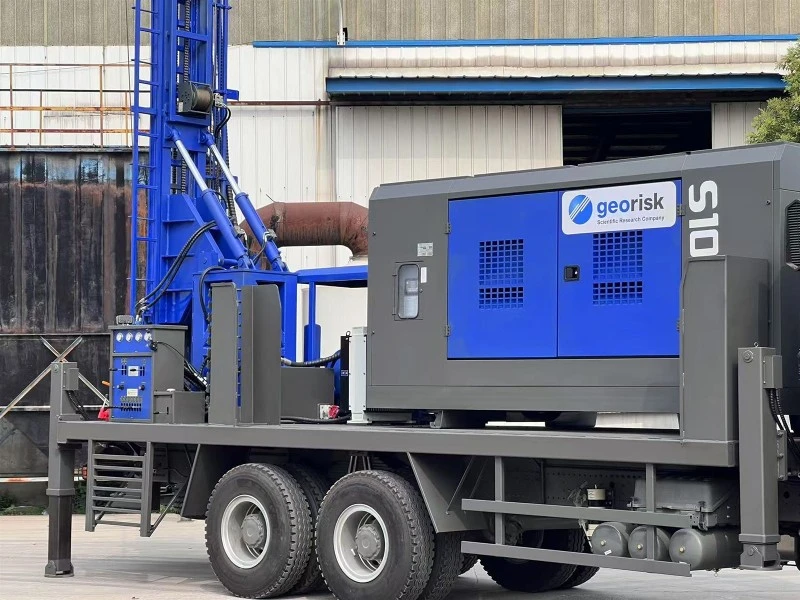

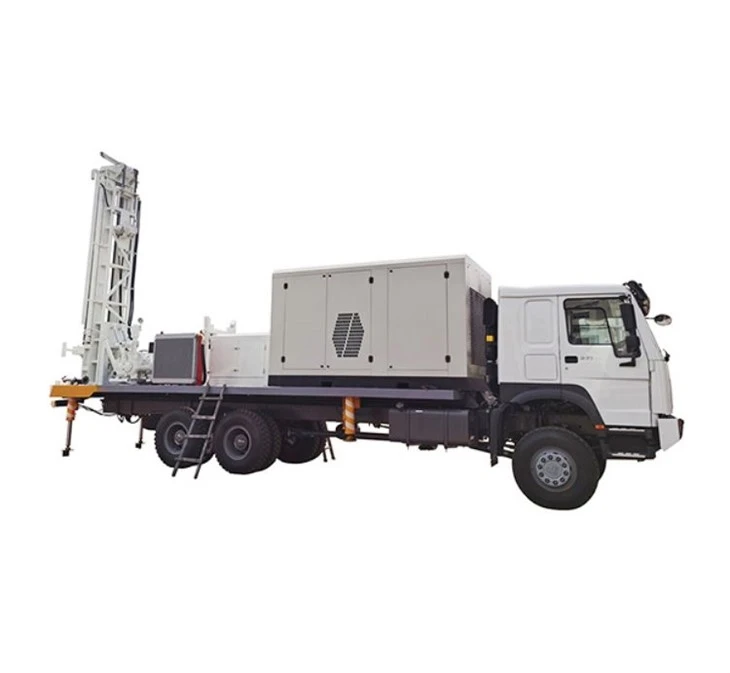

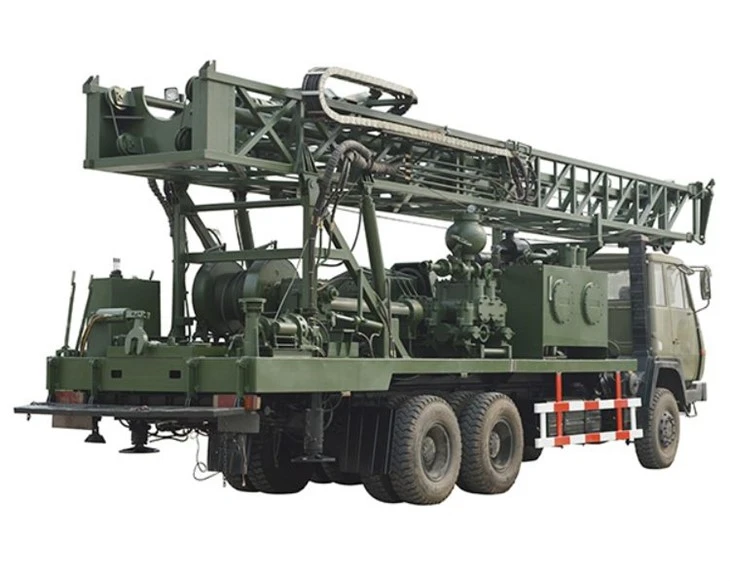

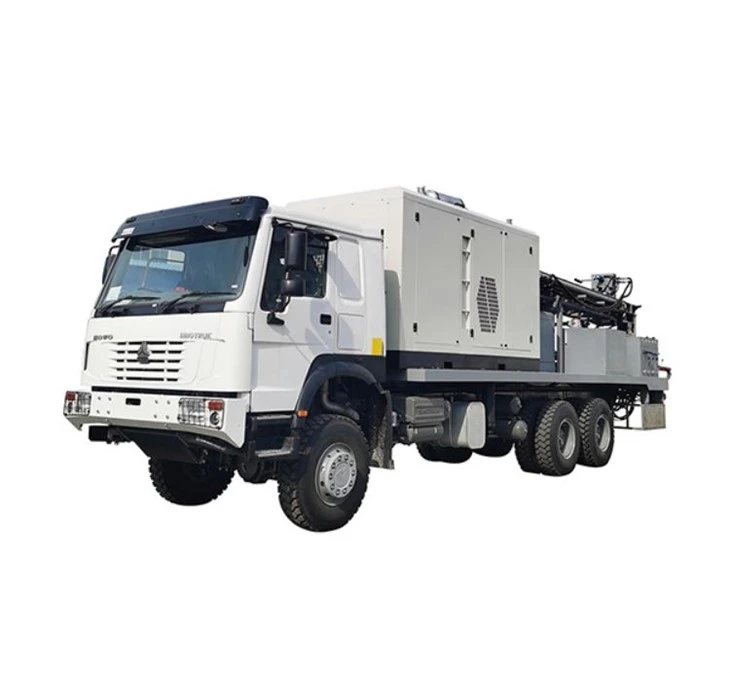

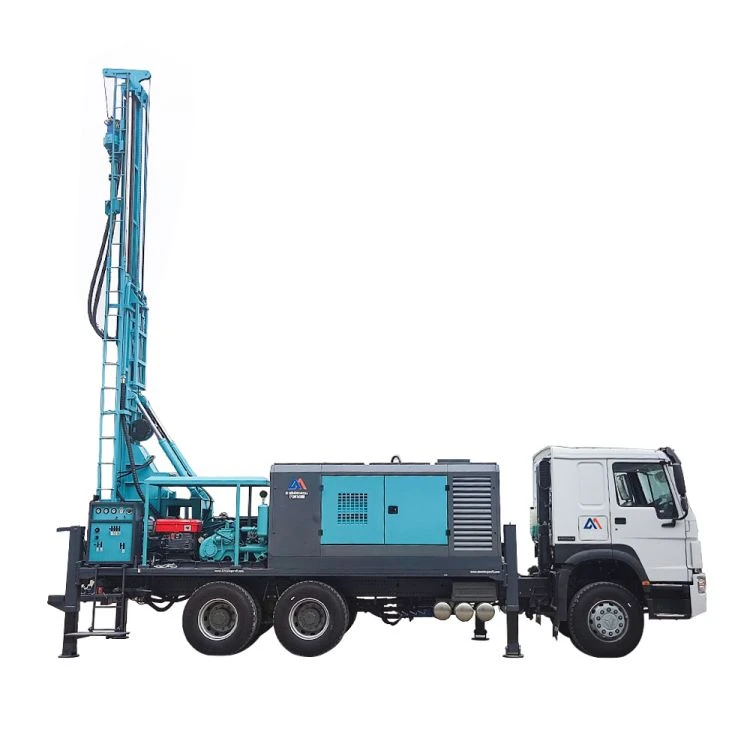

อุปกรณ์ขุดเจาะน้ำบาดาลแบบติดตั้งบนรถบรรทุก





พารามิเตอร์ทางเทคนิค	เมกะวัตต์-180	เมกะวัตต์-250	เมกะวัตต์-280	เมกะวัตต์-350	เมกะวัตต์-400	เมกะวัตต์-500	เมกะวัตต์-680	เมกะวัตต์-800
เจาะลึก(ม.)	180	250	280	350	400	500	680	800
เส้นผ่านศูนย์กลางของสว่าน (มม.)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
เครื่องยนต์พร้อม	หยูชัย 65kW หรือ PTO	Yuchai 70kW หรือ PTO	Yuchai 75kW หรือ PTO	หยูชัย 92kW หรือ PTO	DEUTZ 103kW หรือ PTO	หยูชัย 118kW หรือ PTO	คัมมินส์ 154kW หรือ PTO	คัมมินส์ 194kW หรือ PTO
ฟีดจังหวะ (ม.)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
ความยาวท่อเจาะ (ม.)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
ความเร็วสวิง (รอบต่อนาที)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
แรงบิดสวิง (นิวตันเมตร)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
แรงยกแท่นขุดเจาะ (T)	12	14	17	18	25	26	30	36







ความจุ

เส้นผ่านศูนย์กลางรู: 140 – 325 มม. (51/2 นิ้ว – 13 นิ้ว)

ความลึกสูงสุด: 250 เมตร @ เส้นผ่านศูนย์กลาง 203 มม. (8 นิ้ว)

วิธีการเจาะ: DTH และการเจาะแบบหมุน



นายกรัฐมนตรีผู้เสนอญัตติ

ตัวเลือกที่ 1: ใช้ระบบ PTO และใช้กระปุกเกียร์เพื่อรับกำลังจากเครื่องยนต์รถบรรทุก (290hp/336hp/371hp) เพื่อขับเคลื่อนระบบไฮดรอลิก

ตัวเลือกที่ 2: การกำหนดค่าส่วนบุคคลของแท่นขุดเจาะด้วยเครื่องยนต์ดีเซลขนาด 75 กิโลวัตต์



โครงสร้างแพลตฟอร์ม

โครงสร้างเหล็กเชื่อมชนิด I และ C สำหรับงานหนักหุ้มด้วยแผ่นตะแกรงขนาด 5 มม



สภาเสา

บูมเจาะคอมโพสิตถูกยกด้วยกระบอกสูบคู่ ช่วยเพิ่มแรงยกและลดขนาดการขนส่ง

ความยาวเสาโดยรวม: 8000 มม

ระยะชักหัวหมุน: 6600 มม

การจัดการก้าน: 6 ม

การเปิดส่วนกลาง: 14 นิ้ว (355 มม.)

กระบอกยกเสา: เสาถูกยกด้วยกระบอกไฮดรอลิกคู่



ระบบฟีด

1 x กระบอกไฮดรอลิกแบบสองทางพร้อมระบบม้วนเชือก 1:3

แรงดึงสูงสุด : 17 ตัน

แรงดึงลง: 10 – 110 ตัน

ความเร็วดึงขึ้น: 25 ม./นาที

ความเร็วดึงลง: 30 ม./นาที



ชุดหัวหมุน

ตัวถังเหล็กที่พัฒนาขึ้นเองพร้อมระบบลดเกียร์เดือยและการหล่อลื่นอ่างน้ำมัน ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกคู่

แรงบิดสูงสุด: 6,000 นิวตันเมตร

ความเร็ว: 66 – 135 รอบต่อนาที การควบคุมแบบละเอียด



ระบบไฮดรอลิก

ปั๊มสูบจ่าย 2 ตัวสำหรับการป้อนและการหมุน

1 x ปั๊มวัดแสงสำหรับปั๊มโคลน

ปั๊มสูบจ่าย 3 ปั๊มสำหรับเครื่องทำความเย็นแบบไฮดรอลิก การใช้งานเสริม และฟีดขนาดเล็ก

แรงดันระบบสูงสุด: 2900 psi (200 บาร์)

เครื่องทำความเย็นน้ำมันไฮดรอลิก: 70 gpm

ความจุถังน้ำมันไฮดรอลิก : 600 ลิตร



แผงควบคุม

แผงควบคุมกลางตั้งอยู่ที่ด้านหลังของตัวเครื่องซึ่งเข้าถึงพื้นเจาะได้ง่าย และติดตั้งเครื่องมือ ระบบควบคุม และสวิตช์ฉุกเฉินที่จำเป็นทั้งหมด มีอุปกรณ์ล็อคเพื่อความปลอดภัยของแผงควบคุม



ประแจถอด

แม่แรงปรับระดับไฮดรอลิก 4 ตัวมีไว้เพื่อการตั้งค่าและการปรับระดับแม่แรงอย่างรวดเร็ว พร้อมด้วยรางยืดไสลด์สำหรับงานหนัก เช็ควาล์วล็อคมีไว้เพื่อความปลอดภัยและมีความสามารถในการรับน้ำหนักเพียงพอ



ปั๊มฉีดน้ำ/โฟม (อุปกรณ์เสริม)

ปั๊มฉีดน้ำสามเท่าที่ทำงานด้วยระบบไฮดรอลิกพร้อมอุปกรณ์เสริมที่จำเป็น เครื่องควบคุมแรงดัน เครื่องควบคุมการไหล เช็ควาล์ว และตัวกรองการดูด

การไหลสูงสุด: 80 ลิตรต่อนาที

แรงดันสูงสุด: 40 กก./ตร.ซม

ตัวเปลี่ยนก้านเดี่ยว: ตัวเปลี่ยนก้านเดี่ยวที่ดำเนินการด้วยตนเองสำหรับติดก้านสว่านเข้ากับหัวหมุน

กว้าน: กว้านเสริมที่ทำงานด้วยระบบไฮดรอลิกสำหรับการโหลดก้านเจาะเข้าไปในเครื่องเปลี่ยนก้านซึ่งมีความสามารถในการยก 5 ตัน



เครื่องเชื่อม

มีเครื่องกำเนิดไฟฟ้ากระแสสลับเชื่อมแบบกึ่งไร้แปรงถ่านขับเคลื่อนด้วยไฮดรอลิกสำหรับท่อเชื่อม

ขนาดอิเล็กโทรดที่แนะนำ: 2.5 มม. ถึง 5 มม. เท่านั้น

กระแสเชื่อม: 300 แอมป์ @ รอบการทำงาน 60%

เฟสเดียวเสริม: 6.0 kVA @ 220v, 50 Hz



เครื่องจ่ายน้ำมันหล่อลื่นสายแก๊ส

สารหล่อลื่นแบบอินไลน์ชนิดเวนทูรีที่ออกฤทธิ์เชิงบวกมีจำหน่ายสำหรับการหยอดน้ำมันค้อนทุบใต้หลุม

ความจุถังน้ำมันเชื้อเพลิง: 15 ลิตร

แรงดันใช้งาน: 350 ปอนด์ต่อตารางนิ้ว



แนะนำเครื่องอัดอากาศ

มินนิ่งเวลล์/แอตลาส คอปโก/ลิวเทค

ความจุเครื่องอัดอากาศ:

เครื่องยนต์ 1100CFM – 25 บาร์ – 309kW

900CFM – 22 บาร์ – เครื่องยนต์ 228kw



ปั๊มโคลน

ปั๊มโคลน BW 250 ทำงานด้วยระบบไฮดรอลิก

ระยะชัก: 4″ (100 มม.)

กำลังเครื่องยนต์: 15 กิโลวัตต์

ปริมาณกระบอกสูบ (สูงสุดที่แนะนำ): 250 ลิตร/นาที

แรงดันใช้งานสูงสุด: 2.5Mpa

อุปกรณ์เสริมเพิ่มเติม: ไฟกลางคืน, กล่องเครื่องมือ, ขาตั้งค้อน

คู่มือการใช้งาน: คู่มือการใช้งาน การบำรุงรักษา และอะไหล่



ตัวเลือกรถบรรทุก

รถบรรทุก SINO HOWO: 6*4/6*6/8*4

รถบรรทุกตงเฟิง: 6 * 4/6 * 6/8 * 4

รถบรรทุกมณฑลส่านซี: 6 * 4/6 * 6/8 * 4







แท่นขุดเจาะหลุมเจาะแบบติดตั้งบนรถบรรทุกของเราเป็นผลิตภัณฑ์แบบกำหนดเองที่ลูกค้าสามารถปรับแต่งได้ตามความต้องการที่แท้จริง
