แท่นขุดเจาะแกนทางธรณีวิทยาพร้อมซอฟต์แวร์รวบรวมข้อมูล

แท่นขุดเจาะแกนทางธรณีวิทยาพร้อมซอฟต์แวร์รวบรวมข้อมูล

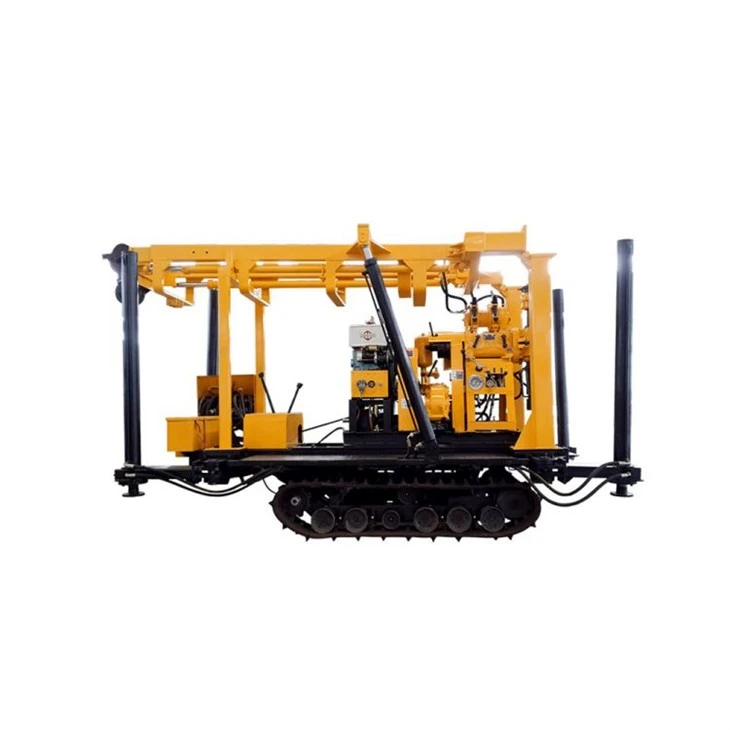

XY-44แท่นขุดเจาะแบบติดตั้งบนตีนตะขาบเป็นอุปกรณ์ขุดเจาะหลักสำหรับการขุดเพชรและคาร์ไบด์เป็นหลัก ซึ่งส่วนใหญ่ใช้ในธรณีวิทยา โลหะวิทยา ถ่านหิน อุทกวิทยา วิศวกรรม และอุตสาหกรรมอื่นๆ และยังสามารถนำมาใช้สำหรับการสำรวจทางธรณีวิทยาทางวิศวกรรมด้วย การขุดเจาะน้ำมันและก๊าซแบบตื้น การระบายอากาศในอุโมงค์เหมือง การระบายน้ำ การขุดเจาะบ่อน้ำอุทกวิทยา และการก่อสร้างทางวิศวกรรมเสาเข็มขนาดใหญ่

ส่งคำถาม

ดาวน์โหลด

คำอธิบาย

ข้อมูลจำเพาะ

พารามิเตอร์ทางเทคนิค		คุณสมบัติของท่อเจาะ (มม.)	ความลึกของการเจาะ (ม.)
ท่อเจาะในประเทศ	ชนิดหนาภายใน	42	1400
		50	1000
		60	830
	การคว้านเชือก	55.5	1250
		71	1000
		89	800
ท่อเจาะ DCDMA		ท่อเจาะบีคิว	1300
		ท่อเจาะ NQ	1000
		ท่อเจาะ HQ	750
		ท่อเจาะพีคิว	420
	ชนิดหนาภายนอก	60	800
		73	500
		89	300
มุมเจาะ		0 องศา -360 องศา
เครื่องยนต์	แบบอย่าง	พลัง	ความเร็ว
มอเตอร์	Y225S-4	37กิโลวัตต์	1480r/นาที
เครื่องยนต์ดีเซล	CA4110	81กิโลวัตต์	2800r/นาที
ไจเรเตอร์
ประเภท: เครื่องป้อนไฮดรอลิกกระบอกคู่แบบหมุน
เส้นผ่านศูนย์กลางของแนวตั้ง		φ93มม
เพลาผ่านรู
ความเร็วแกนหมุนในแนวตั้ง
การหมุนไปข้างหน้า (รอบ/นาที)		60/90/166/272/379/481/183/296/514/835/1164/1476
ความเร็วย้อนกลับ (รอบ / นาที)		63/198
สูงสุด แรงบิดของเพลาแนวตั้ง		8000N·m
จังหวะแนวตั้ง		600มม
สูงสุด แรงโน้มถ่วงของแกนตั้ง		125 กิโลเอ็น
สูงสุด แรงดันเพลาแนวตั้ง		90 กิโลเอ็น
รอก
ประเภท: เกียร์ดาวเคราะห์, เบรกมือ
เส้นผ่านศูนย์กลางของเชือกลวด		φ18.5มม
ความจุของเชือกลวดดรัม		95m (แผลเจ็ดชั้น)
สูงสุด แรงยกของเชือกเส้นเดียว		45KN
ความเร็วในการยกของเชือกลวด
ความเร็วเชิงเส้นของดรัม (m/s)		0.7-2.68m/s (สิบสองเกรด)
คลัตช์
ประเภท: คลัตช์แรงเสียดทานดิสก์เดี่ยวแบบแห้งพิเศษสำหรับรถยนต์
(จับคู่กับเกียร์ 6T46)
ระบบไฮดรอลิก
ความดันของระบบ
ความดันที่กำหนด		20 เมกะปาสคาล
แรงกดดันสูงสุด		25 เมกะปาสคาล
ความจุ		20มล./ชม
ส่วนแร็ค
ประเภท: แบบลื่นไถล (มีฐานเลื่อน)
จังหวะย้อนกลับ		460มม
ระยะหลุม		260มม
ขนาด (LWH)		355022003100มม
น้ำหนักแท่นขุดเจาะ (พร้อมเครื่องยนต์กำลัง)		6300กก

รายละเอียดสินค้า

ชื่อยี่ห้อ: miningwell
ปริมาณการสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดบรรจุภัณฑ์: บรรจุภัณฑ์ส่งออกมาตรฐาน
เวลาจัดส่ง:15-20 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union

XY-44คุณสมบัติหลักของการขุดเจาะแกนหินตีนตะขาบ

1. ด้วยระยะความเร็วในการหมุนที่มากขึ้น (ไปข้างหน้า 12 ครั้งและถอยหลัง 2 ครั้ง) และช่วงความเร็วในการหมุนที่เหมาะสม แรงบิดความเร็วต่ำ (สูงถึง 8000N.m) ไม่เพียงแต่เหมาะสำหรับการขุดเจาะแกนโลหะผสมและเพชรเท่านั้น แต่ยังสำหรับการสำรวจทางธรณีวิทยาทางวิศวกรรมด้วย การขุดเจาะบ่อน้ำอุทกวิทยาและการก่อสร้างเสาเข็มฐานราก

2. เส้นผ่านศูนย์กลางรูผ่านเพลาแนวตั้ง (93 มม.), การป้อนไฮดรอลิกสองสูบ, ระยะชักยาว (สูงสุด 600 มม.), การปรับตัวของกระบวนการที่แข็งแกร่ง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการเจาะท่อเชือกเส้นผ่าศูนย์กลางขนาดใหญ่ (การเจาะบน) ซึ่งเอื้อต่อ ปรับปรุงประสิทธิภาพการขุดเจาะ

3. ใช้ระบบส่งกำลัง Tsinghua Wanliyang 6T46 ซึ่งเข้ากันได้อย่างกว้างขวางกับ Foton, JAC, Kaima, Wuzheng และรถบรรทุกรุ่นอื่น ๆ เทคโนโลยีที่เป็นผู้ใหญ่ คุณภาพคงที่ กำลังการผลิตเกินพิกัดที่แข็งแกร่ง สถานีบริการหลังการขายและอุปกรณ์เสริมทั่วประเทศ

4. หัวจับไฮดรอลิกคือการยึดแผ่นสปริง, การปล่อยกระบอกไฮดรอลิก, หัวจับไฮดรอลิกแบบตั้งศูนย์อัตโนมัติสามช่อง

5. การตั้งค่าไฮดรอลิกประกอบด้วยปั๊มน้ำมันเกียร์สำหรับจ่ายน้ำมัน ทำให้มั่นใจในการติดตั้งที่ตรงไปตรงมา ใช้งานง่าย ใช้พลังงานน้อยที่สุด อุณหภูมิน้ำมันต่ำ และการทำงานที่สม่ำเสมอ อุปกรณ์นี้มาพร้อมกับปั้มน้ำมันแบบใช้มือ หากเครื่องยนต์ขัดข้อง ปั๊มแบบแมนนวลยังคงสามารถใช้เพื่อดึงเครื่องมือเจาะเข้าไปในโพรงได้

6. เครื่องยนต์นี้สามารถติดตั้งกับเครื่องยนต์ FAW TIANCHAI 4110 (81 kW) แบบดูดอากาศตามธรรมชาติ หรือรุ่นเทอร์โบชาร์จ Guangxi Yuchai 4110 (105 kW)

7. แท่นขุดเจาะที่ติดตั้งแบบตีนตะขาบมีจุดศูนย์ถ่วงต่ำ ระยะการเปลี่ยนเกียร์ยาว (460 มม.) การยึดที่มั่นคง และการเจาะความเร็วสูงที่มั่นคง

8. มีมิเตอร์ป้องกันการสั่นสะเทือนซึ่งดีสำหรับการควบคุมเส้นผ่านศูนย์กลางรู ด้ามจับขนถ่ายน้อยลง การขนส่งที่ยืดหยุ่น

9. ใช้แชสซีแบบตีนตะขาบและสามารถโหลดจังหวะกระบอกกรรเชียง 1.5 ม. ได้โดยอัตโนมัติ ซึ่งสะดวกสำหรับการเคลื่อนย้ายและการขนส่ง

แอปพลิเคชันหลัก

ส่วนใหญ่ใช้งานในสาขาต่างๆ เช่น ธรณีวิทยา โลหะวิทยา ถ่านหิน อุทกวิทยา และวิศวกรรม แท่นขุดเจาะหลักเหล่านี้ยังเหมาะสำหรับวิศวกรรมธรณีวิทยา การสำรวจน้ำมันและก๊าซตื้น ๆ การระบายอากาศในอุโมงค์เหมือง ระบบระบายน้ำ การขุดเจาะบ่ออุทกวิทยา และการสร้างเสาเข็มขนาดใหญ่
