- 🔹 หลักการทำงานของเครื่องอัดอากาศแบบลูกสูบเคลื่อนที่ขนาดเล็ก
- เครื่องอัดอากาศแบบลูกสูบใช้การเคลื่อนที่แบบลูกสูบภายในกระบอกสูบเพื่ออัดอากาศและส่งมอบที่ความดันที่สูงขึ้น
1. จังหวะไอดี
ขณะที่เพลาข้อเหวี่ยงขับเคลื่อนลูกสูบจากจุดศูนย์กลางตายบนไปยังจุดศูนย์กลางตายล่าง ปริมาตรภายในกระบอกสูบจะเพิ่มขึ้นและความดันลดลง
วาล์วไอดีจะเปิดโดยอัตโนมัติเนื่องจากความแตกต่างของความดัน โดยจะดึงอากาศในชั้นบรรยากาศเข้าไปในกระบอกสูบ
ณ จุดนี้ วาล์วไอเสียยังคงปิดอยู่
2. จังหวะการบีบอัด
ขณะที่ลูกสูบเคลื่อนที่จากจุดศูนย์กลางตายล่างไปยังจุดศูนย์กลางตายบน อากาศภายในกระบอกสูบจะถูกบีบอัด และค่อยๆ เพิ่มความดัน
เมื่อก๊าซถูกบีบอัด อุณหภูมิของแก๊สก็จะสูงขึ้นเช่นกัน
วาล์วไอดีจะปิดเพื่อป้องกันก๊าซไหลย้อนกลับ และถังทั้งหมดจะกลายเป็นห้องปิด
3. จังหวะการคายประจุ
เมื่อความดันภายในกระบอกสูบเกินแรงดันต้านของวาล์วไอเสีย วาล์วไอเสียจะเปิดโดยอัตโนมัติ
อากาศแรงดันสูง-ถูกผลักออกจากกระบอกสูบและเข้าไปในถังเก็บอากาศหรือระบบท่อ
ความอ่อนล้าจะสิ้นสุดลงเมื่อลูกสูบถึงจุดศูนย์กลางตายด้านบน
4. วนซ้ำ
ลูกสูบยังคงตอบสนองอย่างต่อเนื่อง โดยทำทั้งสามขั้นตอนของการรับเข้า การบีบอัด และไอเสียซ้ำแล้วซ้ำเล่า เพื่อให้เกิดการจ่ายอากาศอย่างต่อเนื่อง
🔹ส่วนประกอบหลัก
กระบอก– พื้นที่หลักที่มีการอัดอากาศ
ลูกสูบ– ลูกสูบกลับภายในกระบอกสูบ เสร็จสิ้นกระบวนการอัด
เพลาข้อเหวี่ยง– แปลงการเคลื่อนที่แบบหมุนของมอเตอร์เป็นการเคลื่อนที่แบบลูกสูบของลูกสูบ
วาล์วทางเข้าและปล่อย – ควบคุมการไหลของอากาศเข้าและออกจากกระบอกสูบ เปิดและปิดโดยอัตโนมัติตามความแตกต่างของแรงดัน
ก้านสูบ– เชื่อมต่อลูกสูบเข้ากับเพลาข้อเหวี่ยงเพื่อส่งสัญญาณการเคลื่อนที่
มู่เล่– รักษาความเร็วในการหมุนสม่ำเสมอและช่วยกระจายความร้อน
ระบบหล่อลื่น– ลดการเสียดสีและยืดอายุการใช้งาน
🔹 ประเภทของเครื่องอัดอากาศแบบลูกสูบ
เวทีเดี่ยว-
อากาศถูกอัดหนึ่งครั้งภายในกระบอกสูบเดียว โดยทั่วไปจะมีแรงดัน 7–10 บาร์
นิยมใช้ในโรงงานขนาดเล็กและเครื่องมือเกี่ยวกับลม
สอง-เวที
อากาศจะถูกบีบอัดครั้งแรกใน-กระบอกสูบระยะที่หนึ่ง ก่อนที่จะเข้าสู่กระบอกสูบระยะที่สอง- เพื่อการบีบอัดต่อไป
สูงถึง 20–30 บาร์ ให้ประสิทธิภาพที่สูงกว่า
ส่วนใหญ่ใช้ในงานอุตสาหกรรม งานพ่นสี และงานเติมถังแก๊ส
หลาย-ขั้นตอน
สำหรับความต้องการแรงดันสูง (เช่น สูงกว่า 100 บาร์) จำเป็นต้องมีการบีบอัดหลายขั้นตอน โดยค่อยๆ ลดอุณหภูมิและเพิ่มความดัน
ใช้ในโรงงานเหล็ก โรงงานเคมี การดำน้ำ การทหาร และสาขาอื่นๆ
ข้อมูลจำเพาะ
|
แบบอย่าง |
แรงดันไอเสีย |
ความจุ |
กระบอก |
เครื่องยนต์ดีเซล/มอเตอร์ |
มิติ |
น้ำหนัก |
||
|
ความยาว |
ความกว้าง |
ความสูง |
||||||
|
W-1.8/5 |
0.5 |
1.8 |
100*3 |
S1100 |
140 |
70 |
100 |
320 |
|
W-2/5 |
0.5 |
2 |
115*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-2.6/5 |
0.5 |
2.6 |
115*3 |
S1110 |
165 |
81 |
105 |
490 |
|
W-2.8/5 |
0.5 |
2.8 |
115*3 |
S1115 |
178 |
87 |
124 |
550 |
|
W-2.8/5-GD |
0.5 |
2.8 |
115*3 |
15KW/20HP |
178 |
87 |
124 |
550 |
|
W-3/5 |
0.5 |
3 |
125*3 |
S1115 |
180 |
90 |
130 |
600 |
|
2V-3.5/5 |
0.5 |
3.5 |
115*4 |
S1125 |
180 |
95 |
130 |
650 |
|
2V-3.5/5-D |
0.5 |
3.5 |
115*3 |
18.5KW/25HP |
180 |
95 |
130 |
650 |
|
2V-4/5 |
0.5 |
4 |
120*4 |
S1125 |
180 |
95 |
130 |
700 |
|
2V-4/5-D |
0.5 |
4 |
120*4 |
18.5KW/25HP |
180 |
95 |
130 |
700 |
|
W-1.8/7 |
0.7 |
1.8 |
100*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-1.8/7-D |
0.7 |
1.8 |
100*3 |
11KW/15HP |
165 |
81 |
105 |
450 |
|
W-2.6/7 |
0.7 |
2.6 |
125*3 |
S1115 |
178 |
87 |
124 |
480 |
|
W-2.6/7-D |
0.7 |
2.6 |
125*3 |
15KW/20HP |
178 |
87 |
124 |
480 |
|
W-3.2/7 |
0.7 |
3.2 |
125*3 |
S1125 |
196 |
90 |
125 |
550 |
|
W-3.2/7-D |
0.7 |
3.2 |
125*3 |
18.5KW/25HP |
196 |
90 |
125 |
550 |
|
W-3.2/7-ZD |
0.7 |
3.2 |
125*3 |
18.5KW/25HP |
196 |
90 |
125 |
550 |

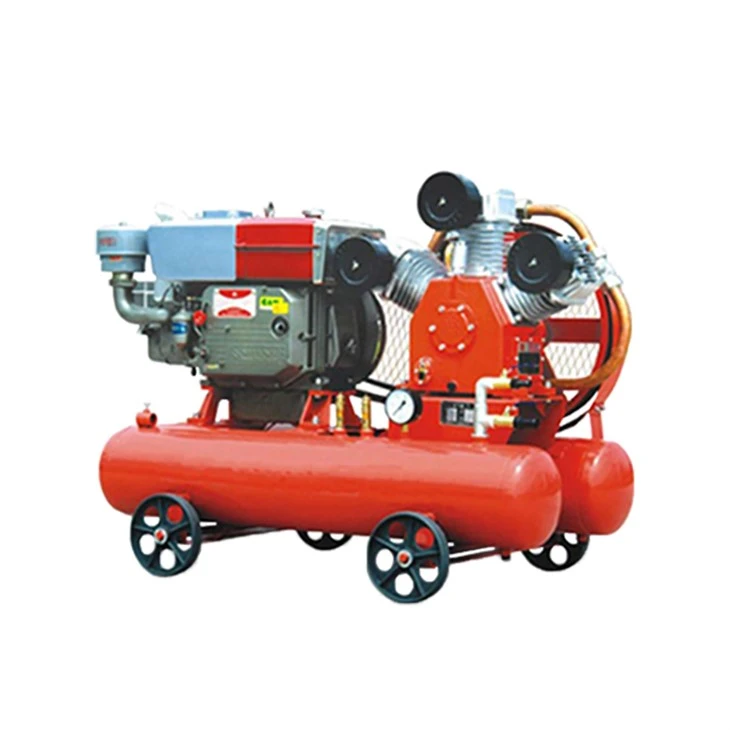

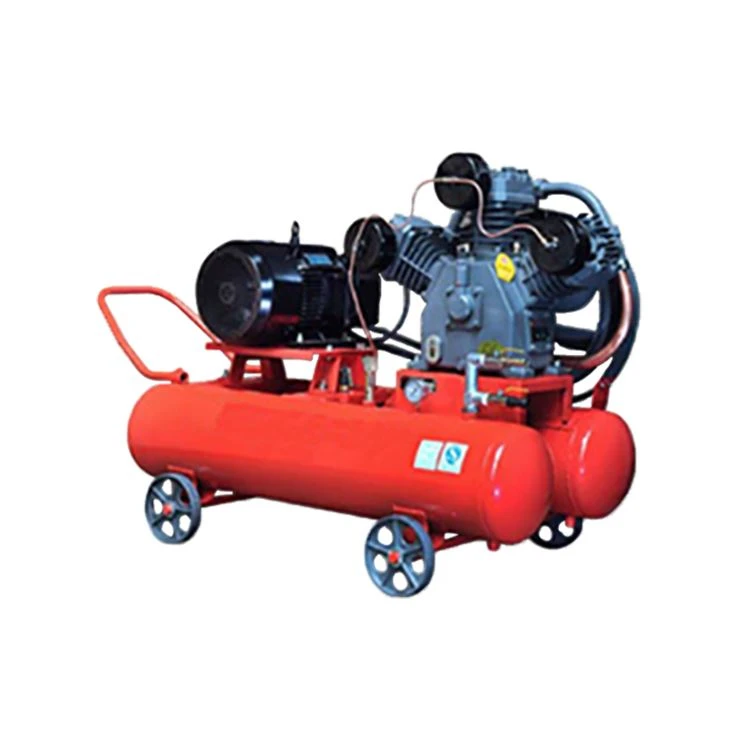

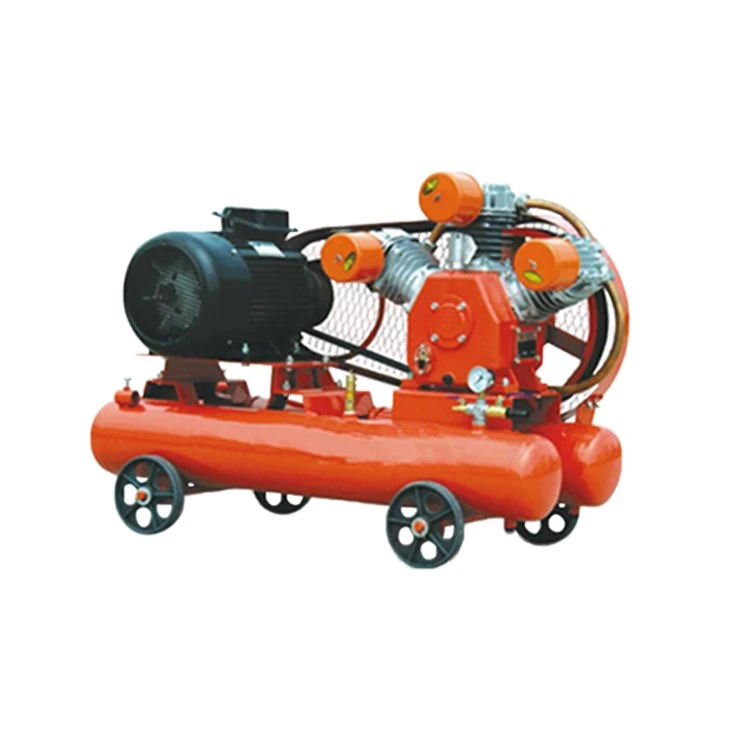

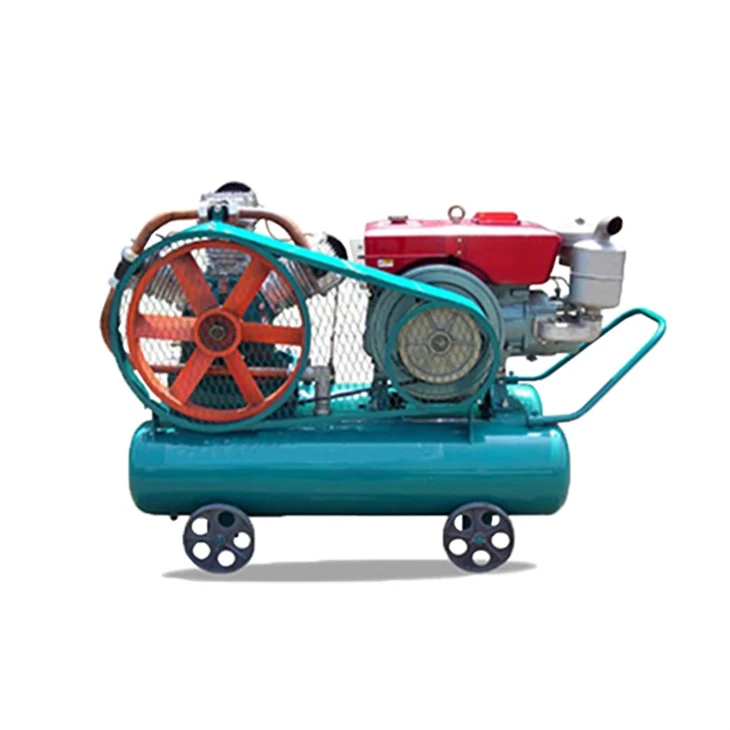

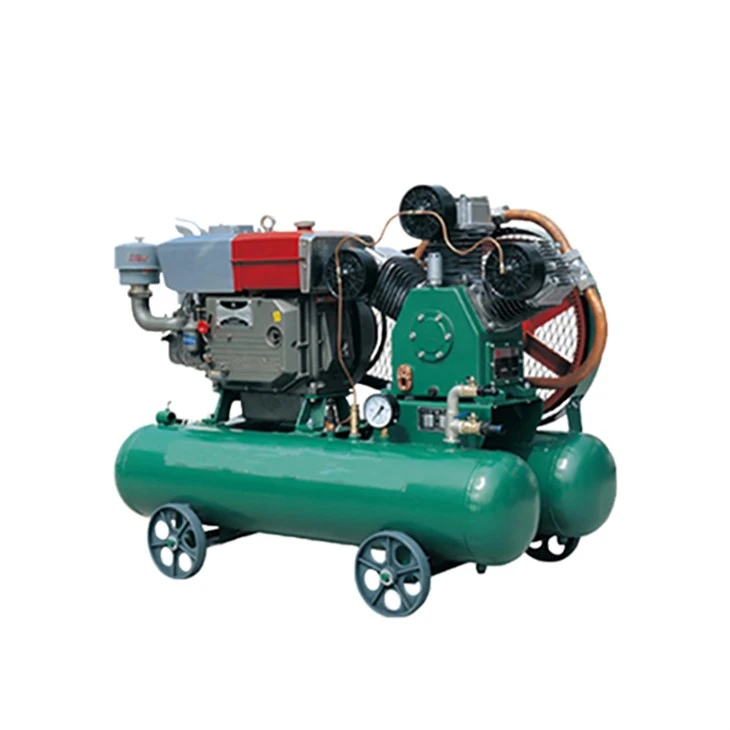

รายละเอียดสินค้า
1) มีโครงสร้างที่เรียบง่ายและน้ำหนักเบาจึงเคลื่อนย้ายได้ง่าย
2) เครื่องอัดอากาศแบบลูกสูบแบบพกพาดีเซลใช้งานง่ายและบำรุงรักษา
3) การส่งอากาศคุณภาพสูง
4) ด้วยเทคโนโลยีขั้นสูงและต้นทุนต่ำ
5) แผ่นวาล์วและสปริงบาร์ทำจากเหล็กพิเศษของสวีเดนและทำโดยการดูแลเป็นพิเศษ
6) แหวนลูกสูบ: ออกแบบพิเศษ; การหล่อแบบรวม ความยืดหยุ่นที่ดีเยี่ยม ปริมาณการใช้น้ำมันหล่อลื่นต่ำสุด
7) กระบอกสูบ: ทำจากเหล็กหล่อโบรอน ทนต่อการสึกหรอ-; เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีฝุ่นมาก
8) ฝาสูบ: อัด; รูปลักษณ์เพรียวบาง; ประสิทธิภาพการกระจายความร้อนที่ดี
9) ประหยัดพลังงาน
10) ด้วยกรอบป้องกันการสั่นสะเทือน- การทำงานที่มั่นคงและราบรื่น
11) การออกแบบอย่างมืออาชีพและการผลิตพิเศษ
🔹 เครื่องอัดอากาศแบบลูกสูบ กับ เครื่องอัดอากาศแบบสกรู
| ด้าน |
เครื่องอัดอากาศแบบลูกสูบเคลื่อนที่ขนาดเล็ก |
เครื่องอัดอากาศแบบสกรู |
|---|---|---|
| หลักการทำงาน | การใช้งานลูกสูบลูกสูบในกระบอกสูบ ลูกสูบเคลื่อนลงไปที่อากาศเข้าและเคลื่อนขึ้นเพื่ออัดและปล่อย | การใช้งานโรเตอร์เกลียวสองตัวที่เชื่อมต่อกัน (สกรู)- อากาศติดอยู่ระหว่างโรเตอร์และถูกบีบอัดอย่างต่อเนื่องขณะเคลื่อนที่ไปตามสกรู |
| โครงสร้าง | กระบอกสูบ ลูกสูบ เพลาข้อเหวี่ยง วาล์ว (ทางเข้า/ออก) | โรเตอร์ตัวผู้และตัวเมีย ตัวเรือน ระบบแยกน้ำมัน/อากาศ |
| จัดส่งทางอากาศ | ไม่ต่อเนื่อง– อากาศถูกปล่อยออกมาเป็นพัลส์ตามจังหวะลูกสูบแต่ละครั้ง | ต่อเนื่อง– การไหลเวียนของอากาศที่ราบรื่นและสม่ำเสมอโดยไม่มีการสั่นเป็นจังหวะ |
| ช่วงความดัน | สามารถบรรลุแรงกดดันที่สูงขึ้น (up to 30 bar in 2-stage, >100 บาร์ในหลาย-หลายสเตจ) | โดยทั่วไป7–13 บาร์(สามารถออกแบบได้สูงสุด 25 บาร์ แต่น้อยกว่าเครื่องลูกสูบที่แรงดันสูงพิเศษ-) |
| ความจุ (อัตราการไหล) | เหมาะสำหรับความจุต่ำถึงปานกลาง(ไม่กี่ ลบ.ม./นาที) | เหมาะสำหรับความจุปานกลางถึงใหญ่มาก(สูงถึงหลายร้อย ลบ.ม./นาที) |
| ประสิทธิภาพ | ประสิทธิภาพลดลงเนื่องจากการสูญเสียทางกลและความร้อน | ประสิทธิภาพสูงขึ้น โดยเฉพาะอย่างยิ่งในการดำเนินการต่อเนื่องขนาดใหญ่- |
| เสียงรบกวนและการสั่นสะเทือน | ดังขึ้นและสั่นสะเทือนมากขึ้น (เนื่องจากการเคลื่อนไหวแบบลูกสูบ) | การทำงานเงียบและราบรื่นยิ่งขึ้น (การเคลื่อนที่แบบหมุน) |
| การซ่อมบำรุง | ต้องการการบำรุงรักษาบ่อยครั้งมากขึ้น (วาล์ว, แหวนลูกสูบ, การหล่อลื่น) | ความถี่ในการบำรุงรักษาต่ำกว่า การเปลี่ยนถ่ายน้ำมันเครื่อง ไส้กรอง และตัวคั่นเป็นหลัก |
| อายุการใช้งาน | อายุการใช้งานสั้นลงหากบรรทุกหนักอย่างต่อเนื่อง | อายุการใช้งานยาวนานขึ้น ออกแบบมาสำหรับการดำเนินงานทางอุตสาหกรรมตลอด 24 ชั่วโมงทุกวัน |
| ต้นทุนเริ่มต้น | ราคาซื้อต่ำกว่า ประหยัดสำหรับธุรกิจขนาดเล็ก | ราคาซื้อสูงขึ้น แต่คุ้มค่ากว่า-ในการใช้งานต่อเนื่อง |
| แอปพลิเคชั่นที่ดีที่สุด | โรงปฏิบัติงานขนาดเล็ก อู่ซ่อมรถ ห้องปฏิบัติการ การใช้งานเป็นระยะๆ ความต้องการแรงดันสูง- (เช่น การเติมแก๊ส การเป่าขวด PET การดำน้ำ การทหาร) | โรงงาน การผลิตยานยนต์ สิ่งทอ อาหารและเครื่องดื่ม อิเล็กทรอนิกส์ เหมืองแร่ การก่อสร้าง ทุกที่การจ่ายอากาศอย่างต่อเนื่องและมีเสถียรภาพเป็นสิ่งจำเป็น |
🔹 สรุป
เครื่องอัดอากาศแบบลูกสูบเคลื่อนที่ขนาดเล็ก=อัตราการไหลต่ำ + แรงดันสูง + ต้นทุนต่ำ + การทำงานไม่ต่อเนื่อง
คอมเพรสเซอร์แบบสกรู=อัตราการไหลสูง + การจ่ายอากาศที่เสถียร + การทำงานต่อเนื่อง + การใช้งานทางอุตสาหกรรม
👉 คำอธิบายง่ายๆ:
หากคุณต้องการแรงดันสูงแต่ไม่บ่อยนัก ให้เลือกคอมเพรสเซอร์แบบลูกสูบ
หากคุณต้องการการไหลสูงและการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวัน ให้เลือกคอมเพรสเซอร์แบบสกรู
